Ishibashi(1981)による断層モデルについて

Ishibashi(1981)による断層モデルについて


図1-3　想定東海地震の断層モデルによる地殻変動

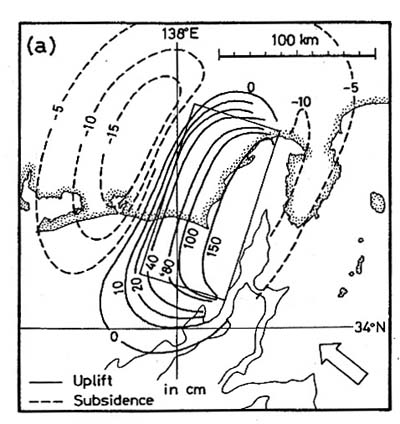

（a）	上下地殻変動（Ishibashi, 1976, 1977）。
	矩形は断層の水平投影。矢印はユーラシアプレートに対するフィリピン海プレートの運動方法（N50W）。

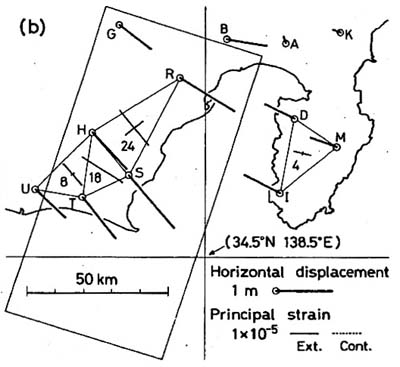

（b）	一等三角点での水平変位。
	A：13cm, B：72cm, D：59cm, G：71cm, H：91cm Ⅰ：71cm, K：14cmm, M：50cm, R：113cm, S：124cm, T：96cm, U：74cm 矩形は断層の水平投影。開放される水平歪は実線と点線の十字及び数値（単位は10^-6）で表されている。
