Sagiya(1999)による断層モデルについて

Sagiya(1999)による断層モデルについて


図3-2　バックスリップモデルと観測値の比較

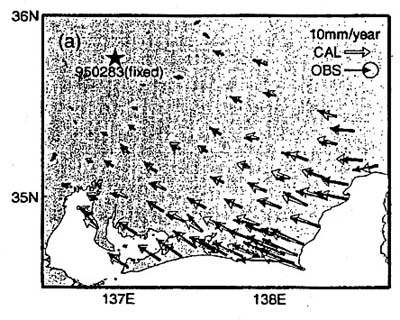

（a）	1年あたりの水平地殻変動。
	黒矢印はGPSによる観測値、白矢印はモデルによる計算値ベクトル。ベクトルは星印で示される観測点950283に対する相対値。楕円は信頼限界95%の誤差楕円。

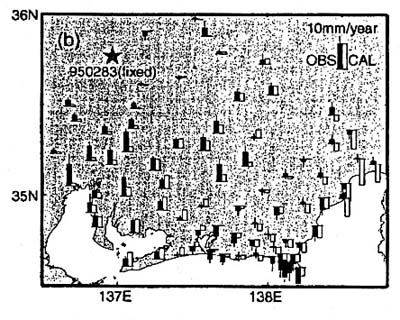

（b）	1年あたりの上下地殻変動。
	黒棒はGPSによる観測値、白棒はモデルによる計算値。値は星印で示される観測点 950283に対する相対値。黒棒の上端に示される実線は信頼限界95％の誤差。
